MAPZONE无人机影像拼接使用手册
1、系统概述
MAPZONE无人机影像拼接工具可将符合正射影像拼接的无人机测图照片进行快速拼接纠正，形成正射影像成果，相对于其他拼接软件，MAPZONE无人机影像拼接只需要设置很少的参数或使用默认参数即可完成拼接工作，全自动的拼接过程让非专业人员也可以进行拼接作业。
MAPZONE无人机影像拼接工具面向林业领域提供一套完整的重建模型，针对林业常见的林区、山地造林等场景进行优化，全面升级优化算法，有效避免图像扭曲变形，准确细致地呈现测区影像，精度可达到厘米级别。解决了主流商业软件在林区拼接中出现的定位精度不够、纹理糊状和树木倒伏等问题，帮助行业用户大幅度提升内外业的工作效率。
2、软件运行环境
（1）硬件配置
CPU配置：不小于2.2GHz，推荐intel core i7 12核以上；
内存：不小于16GB，推荐32GB以上；
显示屏分辨率：最低支持分辨率1920*1080（96dpi）；
显示存储：不小于2GB；
磁盘：不小于2G的安装空间；
剩余磁盘：根据数据量具体要求，不小于50G磁盘剩余空间。
（2）操作系统
Windows 10 专业版（64位）软件平台；
Windows 11 专业版（64位）软件平台
3、MAPZONE 无人机影像拼接
3.1 安装影像拼接软件
- 安装步骤
第一步：在地林云无人机影像拼接软件网页下载；
下载网址：https://www.dilinyun.com/uavphotomosaic
第二步：找到下载的MAPZONE无人机影像拼接工具软件安装包，双击打开安装包；
图 1 登录地林云
第三步：根据安装向导，点击下一步；
图 2 安装向导
第四步：选择安装位置，默认安装位置在C盘，可点击浏览可自定义选择安装路径；
图 3安装路径
第五步：正在安装，可查看安装进度；
图 4 安装进度
第六步：安装完成后，点击完成按钮，即安装成功，在电脑桌面双击影像拼接软件即可打开软件。
图 5 安装完成
3.2 登录
- 功能说明
打开MAPZONE无人机影像拼接软件，弹出登录窗口，
图 6 登录地林云
- 操作步骤
第一步:输入手机号，点击获取验证码；
第二步：点击获取，收到短信验证码后，输入获取到的验证码，点击登录，弹出登录成功提示；
第三步：登录成功后，右下角显示登录成功的用户名。
图 7 登录成功
3.3 新建
- 功能说明
新建一个拼接任务工程，
- 操作步骤
第一：点击左上角【新建】弹出新建任务录入框；
图 8 新建
第二步：输入相应任务名称的参数信息，选择本地照片文件夹，程序自动读取相册照片；
图 9 选择本地数据
第三步：点击【创建】，生成缩略图，工程创建成功；
第四步：创建成功后，在地图操作窗口页面显示添加成功的照片点位置，右侧展示：照片总数量、当前显示的是第几张照片及当前照片的属性信息和照片缩略图；
图 10 照片详情
3.4 打开
- 功能说明
打开之前已经创建成功并保存的工程（已拼接和未拼接的都可打开）
- 操作步骤 第一步：点击【打开】弹出打开任务信息框（根据提示信息，选择一条信息进行双击打开）；
图 11 打开任务
第二步：也可以从其它文件夹路径选择任务并打开。
图 12 打开其它工程
3.5 校验
- 功能说明
拼接前进行校验，可把比较离散或多余没用的照片进行筛选，并给出删除提示窗口，
- 操作步骤
第一步：点击【校验】弹出校样信息窗口。
注意：如检查出有离散照片，提示窗口会提示有几张离散照片，并提出是否进行删除操作。
图 13 照片校验
3.6 拼接
- 功能说明
把无人机拍摄的照片进行拼接，并生成二维正射影像。
- 操作步骤
第一步：照片上传完成，并进行了拼接前的校样；

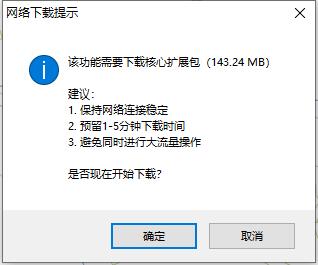

第二步：点击拼接，开始进行照片拼接。
图 14 照片拼接
第三步：通过观察拼接日志，可查看照片拼接的进度；
图 15 拼接日志查看
第四步：拼接完成的照片在地图上显示正射影像；
图 16 拼接成功
3.7 成果导出
- 功能说明
把拼接好的成果影像导出至本地指定文件夹。
- 操作步骤
第一步：点击【成果导出】，选择TIF文件需要保存的路径，输入文件名点击保存及可；
图 17 成果导出
3.8 配置
- 功能说明
主要对照片的拼接线程数和工程保存路径进行配置。
- 操作步骤
第一步：打开程序后，点击配置（拼接缓存文件和照片存放在同一路径和自动获取拼接线程两个复选框是默认勾选的）；
图 18 配置
第二步：勾选拼接缓存文件和照片存放在同一路径就是把创建的工程与原数据的路径一致，如果变为不勾选，点击右侧三个小点，选择其它路径进行工程保存；
图 19 工程保存位置设置
第三步：自动获取拼接线程（默认勾选上以后，进行影像拼接会自动读取电脑当前线程数，如果不勾选的话，可自行手动设置成固定调用线程数）；
第四步：设置完成点击【确定】及可。
图 20 拼接线程数据设置
3.9 用户信息
- 功能说明
用户信息展示用户名和手机号，可对用户名进行修改，展示拼接剩余次数，可以购买拼接次数，支持退出当前所登录的账号。
3.9.1 修改用户名
- 操作步骤
第一步：点击用户信息按钮，弹出用户信息弹框。
图 21 用户信息
第二步：编辑用户名，点击修改用户名按钮，即可修改成功。
图 22 修改用户名
3.9.2 购买
- 操作步骤
第一步：点击“购买”按钮。跳转至购买页面。
图 23 购买 第二步：选择要购买的次数，也可以自定义输入要购买的次数。
图 24 选择购买增量包次数
第三步：选择支付方式，目前支持支付宝支付和微信支付，选择支付宝，打开手机支付宝软件，扫描支付二维码支付金额，支付成功后即可购买成功。选择微信支付，打开微信扫一扫，扫码支付二维码支付金额，支付成功后即可购买成功，
图 25 扫码支付
第四步：购买成功后，返回到影像拼接软件，点击刷新按钮，会刷新您的拼接剩余次数。
图 26 刷新
3.9.3 退出登录
- 操作步骤
第一步：点击“退出登录”按钮，会提示“退出登录后将关闭软件，是否继续”
图 27 退出登录
第二步：点击“否”则关闭弹窗不会退出登录也不会关闭软件。
第三步：点击“是”则退出登录且关闭软件，下次重新打开软件后需要输入手机号和验证码重新登录。
3.10 反馈
- 功能说明
软件提供反馈问题的入口，用户在使用过程中有任何问题或者建议都可以在这里反馈给我们。
- 操作步骤
第一步：点击反馈按钮，打开网页端问题反馈页面。
图 28 反馈
第二步：进入问题反馈页面后，点击【我要反馈】按钮。
图 29 我要反馈
第三步：选择问题类型，输入问题描述。（问题尽量描述清晰一些，以方便我们更好的了解您提供的问题或需求，尽可能快速给您解决问题），问题描述清楚后，点击提交按钮即可。
图 30 描述问题
第四步：我们回复您的问题后，会在软件的反馈按钮上有红点提示，点击反馈按钮进入反馈页面，列表中会展示您问题的回复信息。
图 31 查看回复
第五步：点击问题进入问题回复详情页面，可以对客服回复的问题进行追加回复。您的问题得到解决给可以给客服服务进行打分评价。
图 32 评价
3.11 工具栏
- 功能说明
对地图影像进行操作。
图 33 工具栏
3.11.1 漫游
- 功能说明
在地图窗口可对拼接好的影像进行拖动操作
- 操作步骤
点击拖动，鼠标变成小手的形状，可以地图窗口对拼接好的影像进行拖动。
图 34漫游
3.11.2 缩放
- 功能说明
对地图影像制定区域进行放大和缩小操作
- 操作步骤
在工具栏，点击缩放，通过拖拽和鼠标滚动可以对地图影像制定区域进行放大和缩小操作
图 35 缩放
3.11.3 全图
- 功能说明
展示全部地图影像
- 操作步骤
点击全图，没有拼接影像的时候点击全图展示的是全国地图，拼接好影像，点击全图展示拼接好的地图影像。
图 36全图
3.11.4 选择
- 功能说明
对地图影像照片拍摄点可进行点选、框选
- 操作步骤
在影像地图上可以进行照片选择，通过点击鼠标来进行图片坐标点位置的规划，规划在内的照片对应的坐标点会由蓝色变成小方块标识，右侧显示照片属性。
图 37 选择
3.11.5 清除
- 功能说明
清除地图操作属性
- 操作步骤
点击清除可以对鼠标当前状态进行清除，默认为漫游状态
3.11.6 卷帘
- 功能说明
对拼接好的影像进行卷帘比对
- 操作步骤
点击卷帘，可以将拼接好的影像与地图影像作卷帘比对。
图 38 卷帘
3.11.7 线测量
- 功能说明
对拼接好的影像进行线测量
- 操作步骤
点击线测量，在地图依次点击鼠标左键，延着需要测量的位置进行落点，进行距离测量。
图 39线测量
3.11.8 面测量
- 功能说明
对拼接好的影像进行面测量
- 操作步骤
点击面测量，在地图依次点击鼠标左键，延着需要测量的位置进行落点，进行面积测量。
图 40 面测量
3.11.9 隐藏照片点
- 功能说明
对拍摄的照片点进行隐藏
- 操作步骤
点击隐藏照片点，可以把加载的照片点进行隐藏。
图 41 隐藏照片点
3.12 关于
- 功能说明
MAPZONE无人机影像拼接软件版本提示及更新。
- 操作步骤
第一步：点击“关于”显示MAPZONE无人机影像拼接软件版本信息，点击检查更新，可对软件版本进行更新检查。
图 42 关于
3.13 用户协议
- 功能说明
MAPZONE无人机影像拼接软件服务协议。
- 操作步骤
第一步：点击“用户协议”跳转至地林云用户协议页面，展示用户协议条款。
图 43 用户协议
3.14 帮助
- 功能说明
MAPZONE无人机影像拼接软件使用手册帮助。
- 操作步骤
点击“帮助”弹出软件使用手册（可以根据使用手册完成对软件的基本操作）。
