3.4.9 分割

一、 线分割（D）

• 功能说明

对选中的要素进行线分割，线分割要素既可以分割线要素，也可以分割面要素。

• 操作说明

第一步：设置当前编辑图层为被分割的图层，并将要分割的要素选中；

第二步：单击【线分割】；

第三步：在要分割的要素上画线，可进行捕捉，使其穿越该要素，要素将被分割。

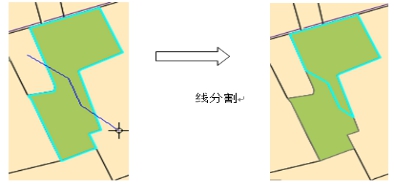

图203线分割

二、 面分割（F）

• 功能说明

对选中的面要素进行面分割。

• 操作说明

第一步：设置当前编辑图层为被分割的图层；

第二步：单击【面分割】；

第三步：在要分割的要素上画多边形，可进行捕捉，双击结束，要素将被分割。

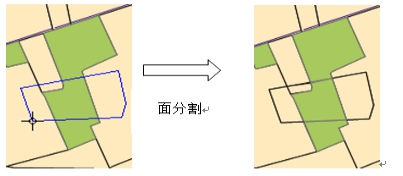

图204面分割

三、 选中分割（Ctrl+F）

• 功能说明

使用选中的要素将当前编辑图层中的要素进行分割，可以是线要素分割线要素、线要素分割面要素、面要素分割面要素、面要素分割线要素。

• 操作说明

第一步：选择分割要素；

第二步：设置当前编辑图层为被分割的图层；

第三步：单击【选中分割】，与选中要素相交的要素被分割。

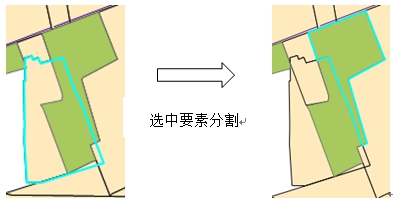

图205选中要素分割
