3.9.3 元素操作

一、 数据刷新

• 功能说明

当小班的属性信息出现变更的时候，制图时添加的属性表信息不需要重新配置添加，只需单击【数据刷新】按钮即可更新属性信息。

• 操作说明

单击【数据刷新】按钮，即可进行表格数据刷新。

二、 元素大小

• 功能说明

可以将两个或多个要素的大小进行设置为：使大小相同、使宽度相同或者使高度相同。

• 操作说明

第一步：选择一个元素，按住shift键，继续选择其他元素；

第二步：选择大小设置方式，系统会将第一个选择的元素与后选中的元素进行大小处理。

三、 元素对齐

• 功能说明

可以将两个或多个要素进行以下对齐处理。

图340元素对齐

• 操作说明

第一步：选择一个元素，按住shift键，继续选择其他元素；

第二步：选择对齐方式，系统会将第一个选择的元素与后选中的元素进行对齐处理。如图所示：

图341元素左对齐

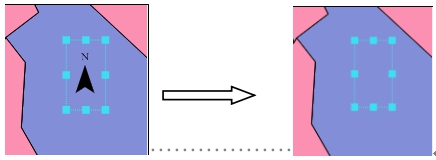

四、 元素组合/取消组合

• 功能说明

可以将两个或多个元素合并为一个元素，或者将组合后的元素取消组合，变为多个元素。。

• 操作说明

第一步：按住鼠标左键，框选需要组合的地图元素；

第二步：单击【元素组合】按钮，即可。

图342元素组合

第三步：选择已组合的地图元素；

第四步：单击【取消组合】按钮，即可。

五、元素顺序

• 功能说明

可以调整元素显示的叠加顺序。

• 操作说明

第一步：选择需要调整顺序的元素；

第二步：选择调整的方式。如下图例：

图343元素顺序

六、 概要视图

• 功能说明

制图元素的概要视图。

• 操作说明

可以快速浏览制图元素，通过勾选框控制各元素在制图界面的显示。

图344概要视图

七、 元素移动

• 功能说明

对制图元素的位置移动。

• 操作说明

单击按钮，鼠标切换为元素选择状态，点击要移动的制图元素，鼠标放在选中的元素上，按住鼠标左键拖动元素到新位置，松开鼠标，元素移动完成。

八、 制图页面快捷键

• 功能说明

在制图页面下，使用键盘快捷键对制图元素或地图进行操作。

• 操作说明

注意：在制图页面，快捷键delete不允许删除地图要素。
